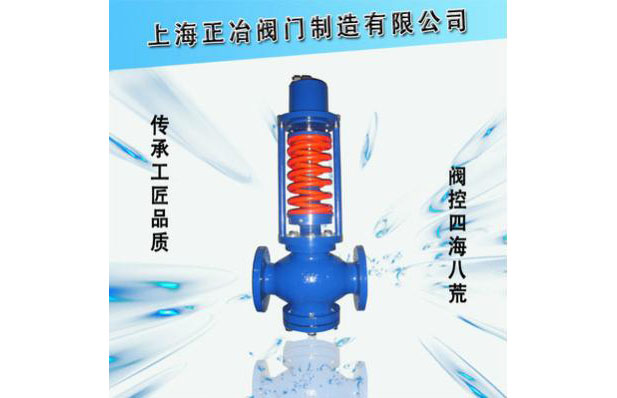

ZYKY多功能减压阀
 |
 |
 |
ZYKY多功能减压阀可用于水、蒸汽、天然气、氧气、氮气、氢气等介质。
ZYKY减压阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。ZGPV减压阀由于无需外来能源，结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及无外界供电、供气且又需控制蒸汽压力的场合。据国外报道，城市供热、供暖系统采用该产品，节能效率比以前提高 0.3-0.4 ，效果显著。
产品特点
ZYKY减压阀无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境；结构简单，维护工作量小；设定点可调且范围宽，便于用户在设定范围内连续调整；膜片式执行机械较气缸式机构检测精度高，动作灵敏；阀内采用压力平衡机构，使调节阀反应灵敏、允许压差大。
主要零件材料
阀体：ZG230-450、ZG1Cr18 Ni9Ti 、ZGCr18 Ni12Mo2Ti
阀芯：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
阀座：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
阀杆：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯 不锈钢
填料：丁腈、乙炳、氟、耐油橡胶
主要技术参数
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
额定流量系数（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||
额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||
公称压力PN(Mpa) | 1.6、4.0、6.4 | ||||||||||||||||||
压力调节范围（Pa） | 15～50 40～80 60～100 80～140 120～180 160～220 200～260 | ||||||||||||||||||
流量特性（℃） | 快开 | ||||||||||||||||||
调节精度（％） | ±5 | ||||||||||||||||||
使用温度（℃） | ≤350 | ||||||||||||||||||
允许泄漏量 | 硬密封（1/h） | 单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级） | |||||||||||||||||
软密封（m1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||||||
减压比 | 大 | 10 | |||||||||||||||||
小 | 1.25 | ||||||||||||||||||
