ZDLPF电动衬氟调节阀
 |
 |
 |
■产品概述

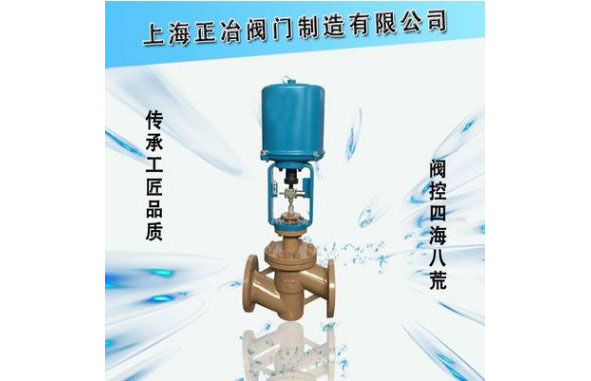

ZDLPF电动衬氟调节阀主要是由电动执行机构和调节阀阀体两部分组成。电动执行机构和其它电动调节阀配用的相同，都是接收控制器发来的4-20ma等模拟信号，控制阀门的开度，以达到调节管道介质流量、压力等参数的目的。耐腐蚀电动衬氟调节阀和其它普通电动调节阀区别在于阀体，有的管道输送如硫酸、王水等强腐蚀性的介质，因为腐蚀性太强，普通金属材质的调节阀无法用于这种工况。而电动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。解决了金属阀门无法用在强腐蚀介质的工况。广泛的应用于强腐蚀介质的工况管道。
■技术参数
公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
公称压力MPa | 0.6、1.0、1.6、2.5 | ||||||||||||||||
行程 mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
工作温度℃ | -30℃~+150℃ | ||||||||||||||||
流量特性 | 直线、等百分比 | ||||||||||||||||
作用方式 | 电开式(K常开)；电关式(B) | ||||||||||||||||
固有可调比R | 30：1 | ||||||||||||||||
信号范围Pr | 0~10Madc；4~20mmADC | ||||||||||||||||
供电电源 | 220V 50~60HZ | ||||||||||||||||
防爆等级 | 普通型、防爆型 | ||||||||||||||||
泄漏等级 | VI | ||||||||||||||||
■性能指标
项目 | 技术性能指标 |
基本误差0. | ≤±5 |
回差0. | ≤3 |
死区0. | ≤5 |
泄漏量 | ≤ 0.001阀额定容量 |
额定流量系数误差0. | ≤±10；当KV≤6.3时，为≤±15 |
■零件材质
零件名称 | 材料 |
阀体、阀盖 | HT200、ZG230~450、ZG1Cr18Ni9Ti |
衬里材料 | F46、F4、F3、PO、PE、X、X3、PFA |
阀芯 | 1Cr18Ni9Ti |
波纹管 | F4 |
填料 | 聚四氟乙烯、柔性石墨 |
弹簧 | 60Si2Mn |
膜盖 | A3 |
阀杆、推杆 | 2Cr13/1Cr18Ni9Ti |
衬套 | 2Cr13 |
■结构图及外形尺寸
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
H1 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | 820 | 880 | |
H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310
| |
