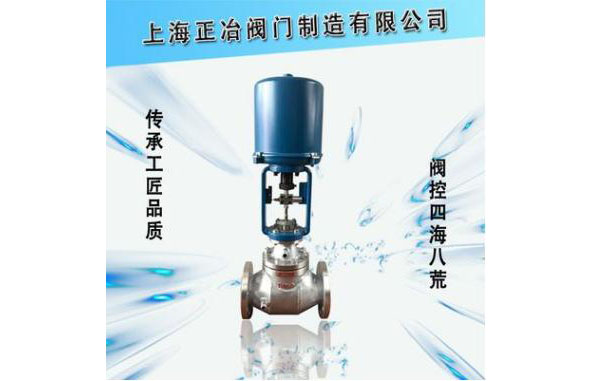

BWZDLP电动保温调节阀
 |
 |
 |
■产品概述
BWZDLP电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。电动保温调节阀由3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀的泄漏量符合ANSI B16.104标准。
■主要技术参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 440 |
套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 360 | |
允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.1 | |
公称压力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | ||||||
阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||
压盖形式 | 螺栓压紧式 | |||||||||
阀芯形式 | 单座式、套筒式 | |||||||||
流量特性 | 等百分比、快开特性 | |||||||||
配置执行器类别 | 3810系列、PSL系列等电动执行器(客户指定品牌亦可) | |||||||||
执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||
环境温度：-25～+70℃、环境湿度：≤0.95 | ||||||||||
■性能指标
项目 | 指标值 | ||
基本误差 | 配3810L±2.5； 配PSL±1.0 | ||
回差 | 配381L ±2.0； 配PSL±1.0 | ||
死区 | 1.0 | ||
始终点偏差 | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差 | ≤2.5 | ||
泄露量L/h | 0.001×阀额定容量 | ||
可调范围R | 30：1 | ||
■主要配件材质
阀体 | WCB | 304 | 316 | 316L |
垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
阀座/套筒 | 304 | 304 | 316 | 316L |
阀芯 | 304 | 304 | 316 | 316L |
导向套/并帽 | 304 | 304 | 316 | 316L |
中垫 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
阀盖 | WCB | 304 | 316 | 316L |
阀杆 | 304 | 304 | 316 | 316L |
保温夹套 | 25 | 304 | 316 | 316L |
填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
填料压盖 | WCB | 304 | 316 | 316L |
