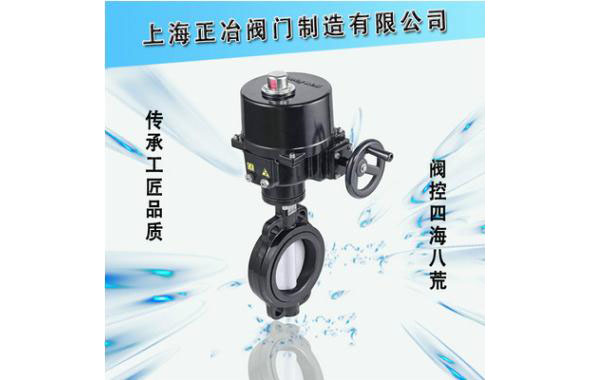

电动调节蝶阀

电动调节蝶阀以220V AC电源为动力，接受0~10mA或4~20mA标准信号，驱使阀门开度与此操作信号相对应，达到调节介质压力、流量、温度之目的，结构简单，操作方便。阀板为椭圆斜关结构，泄漏量小。适用于大口径、大流量场合。由于有自清洗作用，所以特别适用于通风系统和含有悬浮颗粒介质的调节。
该蝶阀与电动执行机构配套使用，能对冶金、电力、石化、轻仿、建材、环保工业管路中各种液体、气体、尘气、烟气等介质通过不同的控制信号改变流量大小，从而实现工业过程的自动调节和远距离控制。

电动调节蝶阀主要技术参数

公称通径mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数Kv	85	220	340	530	770	1360	2310	3060	4160	5450	6900	8500	12200	16600	21700	27100	34000
公称压力MPa	0.1
允许压差MPa	0.6		0.5	0.25	0.14	0.06	0.032	0.046	0.029	0.02	0.033	0.024	0.014	0.009	0.016	0.011	0.008
阀板转角	0~70°
流量特性	近似等百分比
阀颈型式	普通式（常温型）；热片式（中温型）
介质温度℃	铸铁：-20~+200；铸钢：-40~+250（常温型）； -40~+450（中温型）
法兰标准	法兰连接：JB81-59

注：1. 表列许用压差为阀板70°全开时的值，小于70°使用时，△P为会提高。

2. 如欲高于表列许用压差可选配大一档执行机构。
电动调节蝶阀性能指标

项目	指标值	项目	指标值
基本误差	≤±3.5	始终点偏差	≤±3.0
回差	≤3.0	额定转角偏差	≤±3
死区	≤3.0	允许泄漏量L/h	0.005×阀额定容量

电动调节蝶阀主要零件材料

阀体、阀板	不锈钢SUS304	-250~+550℃
阀杆	不锈钢SUS316L	-250~+550℃
填料	柔性石墨	-200~+600℃

电动调节蝶阀主要外形尺寸

公称通经(DN)	主要尺寸						法兰尺寸
	L	L1/L2	H		H1	A	1.0MPa			1.6MPa			2.5MPa
	L	L1/L2	硬密封	软密封	H1	A	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	63	625	245	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	70	625	245	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	83	645	245	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	105	675	355	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	115	715	355	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	137	800	355	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	164	850	250	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	206	925	250	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	230	1035	450	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	248	1070	450	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	289	1190	450	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	320	1250	650	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	343	1290	650	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	413	1455	850	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	478	1585	850	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	525	1700	1250	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	585	1965	1250	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	640	2015	1250	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	755	2250	1250	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
