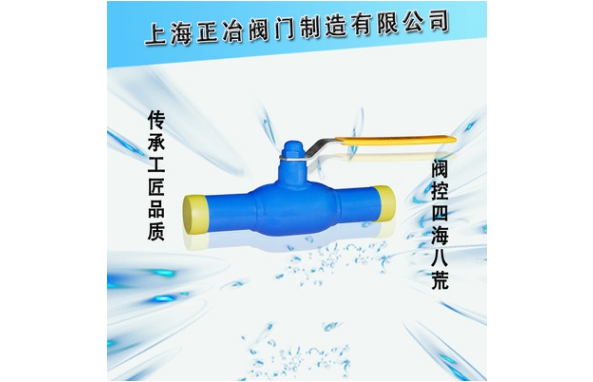

全焊接球阀 Q61F浮动手柄式

产品描述

一体式手柄全焊接球阀-全焊接球阀供应商

一体式全焊接球阀型号：Q61F-16C

一体式全焊接球阀规格：DN15-DN1200

工作压力：150~600LB 1.6~6.4Mpa

适用介质：水、石油、天然气及酸碱介质等

阀体材质：20#钢，不锈钢，锻钢。

适用范围：城市供暖，供热与热力管道。

适用温度-29～+200℃

一体式手柄全焊接球阀概述：

一体式手柄全焊接球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，浮动球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业广泛的应用

1，一体式手柄全焊接球阀的开关指示

球体、阀杆、手柄是阀门的运动部件，是一个装配单元，阀杆头部采用扁方结构。能从手柄所处位置很容易辨出阀门是处于开或关的位置。当手柄或阀杆扁方与管道轴线平行时，阀门处于开启位置；当手柄或阀杆扁方与管道轴线垂直时，阀门处于关闭位置。

2，一体式手柄全焊接球阀锁定装置（可选）

为防止误操作阀门，本公司球阀在设计时加装带锁孔定位片可满足用户的工艺要求，在阀门全开或全关位置可以锁定阀门。

3，阀杆防飞出结构

当介质通过阀门，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置一凸台结构。这样即使火灾时，填料，止推轴承被烧损或其他原因引起填料等损坏，阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触，防止介质大量从损坏的填料部位处泄露。

4，防静电装置

当操作阀门时，由于球体和聚四氟乙烯等非金属材料阀座之间摩擦，会产生静电电荷并聚积在球体行。为防止产生静电火花，特在阀门上设置防静电装置，把产生的静电导出（详细说明请联系本公司业务员）。

5，防火结构

本公司浮动球阀阀座采用特殊结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势蔓延和介质外流。（防火结构设计符合API607，JB/T6899和BS755）

6，中部法兰无外漏结构

阀体与左体的连接部位是靠垫片密封，为防止由于火灾、高温或震动等因素引起的该处密封泄露，特设计为阀体与左体金属金属接触，形成止口法兰，保证无外漏。

7，自动泄压结构

当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化，从而出现中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压。

一体式手柄全焊接球阀技术特点：

1、阀体结构整体式焊接，不会有外部泄漏现象。

2、阀座由PTFE密封环及弹簧组成对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。

3、阀杆的防渗漏结构、阀杆底部有1个PTFE自封密封垫和1个O型密封圈，上面有2个O型密封圈、两个PTFE密封垫组成，确保无泄露。

4、阀体材料与管道材质相同，不会出现应力不匀，也不会由于地震及车辆经过地面时而挤压变形。

5、阀体轻且易于保温。

6、直埋式球阀可以直接埋于地下，不用建高大阀门井，只需地面上设置小型浅井，大大节省施工费用及工程时间。

7、可根据管道的施工及设计要求调整阀体的长短和阀杆高度。

8、球体的加工精度操作轻便，无不良干涉。

10、有焊接和法兰两种连接方式。

11、操作方式：手柄，齿轮（垂直/水平）
