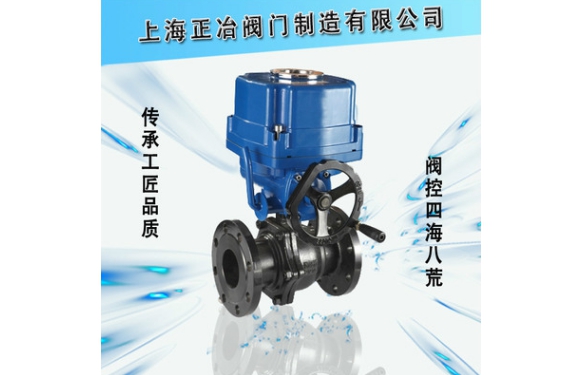

电动防爆球阀

一、产品概述
电动防爆球阀是一种球体绕垂直于通道轴旋转90°的阀门，其由回转型防爆角行程电动执行器和O型阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
二、产品特点
1．防爆型电动球阀流体阻力小，是所有阀类中流体阻力小的一种，以AC 220V、AC 380V或DC 24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
2．全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度），实现比例调节动作。
3．球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。特别适用于要求零泄漏率的场合。

三、阀门技术参数

公称通径DN	DN15～DN400(mm)
公称压力	1.0、1.6、2.5、4.0、6.4MPa
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)、金属密封（高温）

四、主要连接尺寸 undefined

公称通径 DN	A	ΦD1	N-Φd	H1	H2	H	L	L2	L3	执行器选配 (常温常压)
15	65	Φ85	4-Φ13	72	70	510	53.5	216	136.5	CHQ-005
20	65	Φ85	4-Φ13	72	70	510	53.5	216	136.5	CHQ-005
25	65	Φ85	4-Φ13	72	70	510	53.5	216	136.5	CHQ-005
32	80	Φ100	4-Φ18	80	75	530	53.5	216	136.5	CHQ-008
40	90	Φ110	4-Φ18	100	95	560	53.5	216	136.5	CHQ-008
50	100	Φ125	4-Φ18	107	100	585	53.5	216	136.5	CHQ-008
65	105	Φ145	4-Φ18	108	105	610	53.5	216	136.5	CHQ-010
80	120	Φ160	8-Φ18	127	125	630	81	276	140	CHQ-015
100	140	Φ180	8-Φ18	145	140	670	81	276	140	CHQ-020
125	170	Φ210	8-Φ18	170	170	715	82	276	140	CHQ-050
150	195	Φ240	8-Φ23	185	180	757	100	276	140	CHQ-080
200	240	Φ295	8-Φ23 4-M20	215	210	807	100	276	140	CHQ-150
