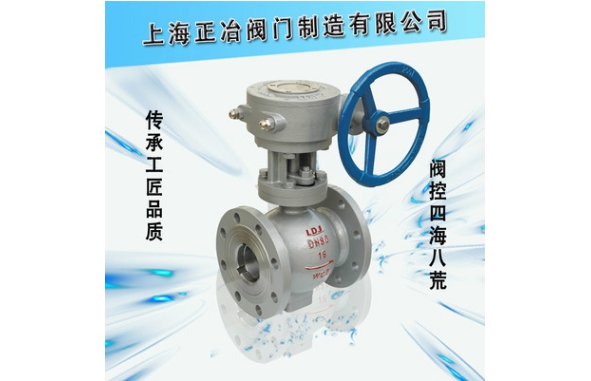

PBQ340H偏心半球阀

产品说明

一、概述：

PBQ340H偏心半球阀是近年来开发的技术产品，是靠旋转阀链来使阀门畅通或闭塞。利用偏心阀体、偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。不锈钢偏心半球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业广泛的应用，适用于污水处理、纸浆、氧化铝、城市采暖供热要标严紧的场合；适用于电厂、水力除渣或气态输送管道的控制。

二、PBQ340H不锈钢偏心半球阀结构特点：

1）启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

2）上装式结构。对装在管道上的阀门可直接在线检查与维修，能减少装置停车，降低成本。

3）单阀座设计。清理了阀门中腔介质因异常升压而影响使用问题。

4）低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。

5）楔形密封结构。不锈钢偏心半球阀是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。

三、PBQ340H不锈钢偏心半球阀主要优点：

1．水损为零。采用偏心结构，阀门开启后，流道完全畅通，水头损失为零。可节约大量能源。

2．可靠的密封方式。软密封结构具有自密封性能，硬密封结构具有弹性补偿性能。

3．耐磨损，使用寿命长。球阀在开启后，球冠偏置于阀体内，不被介质直接冲刷。

4．自动清污功能。硬密封偏心半球阀的球冠边沿采用刀刃状，不但可以刮去阀座上的污垢，还可以切断杂物。

5．启闭迅速。偏心曲轴旋转90度即可实现启闭，启闭时间短

6．适合高流速。直通流道，坚固的偏心曲轴使之适用高流速且无振动。

四、PBQ340H不锈钢偏心半球阀主要零件材料：

名称 材质

阀体 QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti

阀轴 2Cr13、1Cr13

阀瓣 合金渗氮钢、渗氮不锈钢、耐磨钢

阀座 合金渗氮钢、渗氮不锈钢、耐磨钢

轴承 铝青铜、FZ－1复合材料

填料 聚四氟乙烯、柔性石墨

五、PBQ340H不锈钢偏心半球阀主要外形连接尺寸：

公称压力

PN/Mpa 公称通径

DN/mm 尺寸(mm)

L D K d f C Z-￠d H

1.6 40 165 150 110 85 3 16 4-￠18

50 178 165 125 100

65 190 185 145 120 18 280

80 203 200 160 135 20 8-￠18 320

100 229 220 180 155 370

125 254 250 210 185 22 430

150 267 285 240 210 24 8-￠23 510

200 292 340 295 265 26 12￠-23 600

250 330 405 355 320 30 12-￠26 690

300 502 460 410 375 4 760

350 572 520 470 435 34 16-￠26 830

400 610 580 525 485 36 16-￠30 925

450 660 640 585 545 40 20-￠30 1025

500 700 715 650 608 44 20-￠34 1120
