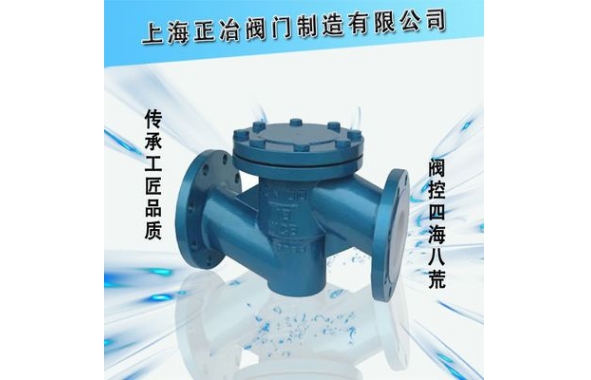

H41F46升降式衬氟止回阀介绍

H41F46升降式衬氟止回阀介绍：

衬氟止回阀H41F46-16C是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。

H41F46升降式衬氟止回阀应用范围：

升降式衬氟止回阀只是允许介质向一个方向流动，而且阻止反方向流动，通常这种衬氟阀门是自动工作的，在一个方向流动的压力作用下，阀瓣打开，液体反方向流动时有液体压力和阀瓣的自重，合阀瓣作用于阀重，从而切断流动。衬氟止回阀其中止回阀就是这种类型的阀门，它包括升降式止回阀、旋启式止回阀、对夹式止回阀等。衬氟止回阀产品特点：这种衬氟阀门是依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。衬氟阀门连接标准：本产品可按用户需要，制造符合ANSI(美标)、DIN(德标)、JIS(日标)等标准供货。

H41F46升降式衬氟止回阀作用原理和结构说明：

本阀门在使用过程中，介质按图示箭头方向流动。

1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。

2，阀体及阀瓣的密封面采用不锈钢堆焊。

3，本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。

H41F46升降式衬氟止回阀标准规范：

设计制造标准：GB/T 12235-2007

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

H41F46升降式衬氟止回阀结构图：

H41F46升降式衬氟止回阀连接尺寸：
