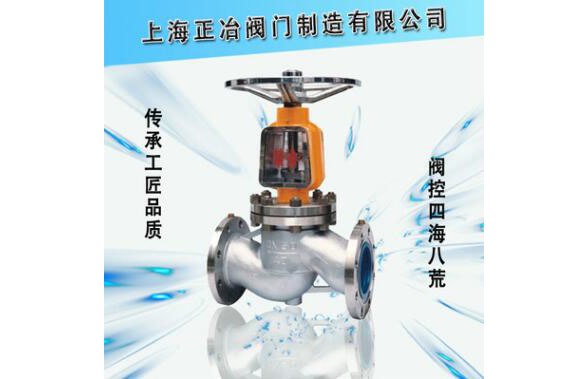

低温截止阀DJ41W-16P DN40
 |
 |
 |
概述
低温截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
特点
1. 结构比闸阀简单，制造与维修都较方便。
2. 密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3. 启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4. 启闭力矩大、启闭较费力，启闭时间较长。
5. 流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6. 介质流动方向公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上方流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
7. 全开时阀瓣经常受冲蚀。
执行标准
设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验与检验 |
JB/T7749 | GB 12221 | JB79 | GB9131 | JB/T9092 |
压力试验
公称压力PN | 1.6 | 2.5 | 4.0 |
强度试验 | 2.4 | 3.8 | 6.0 |
水密封试验 | 1.8 | 2.8 | 4.4 |
上密封试验 | 1.8 | 2.8 | 4.4 |
气密封试验 | 0.4-0.7 | ||
主要零件材料及性能
体 盖 板 | 阀杆 | 密封面 | 垫片 | 填料 | 工作温度℃ | 适用介质 |
LCB | 1Cr17Ni12 | STL/STL | 1Cr13/柔性石墨 低温石棉 | PTFE浸聚四氟乙 烯石棉绳 柔性石墨 | -46 | 丙烷/丙烯 甲醇/乙烷 煤气/液氨 |
LC1 | -60 | |||||
LC2 | -73 | |||||
LC3 | 1Cr18Ni9Ti | -101 | ||||
LC4 | -115 | |||||
CF8 | -196 |
规格主要尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 | ||
-46℃ | -101℃ | -196℃ | |||||||||
凸面法兰RF | 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 460 | 480 | 520 | 240 |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 475 | 505 | 525 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 520 | 550 | 590 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 545 | 575 | 615 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 590 | 620 | 660 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 650 | 680 | 730 | 400 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 850 | 880 | 930 | 400 | |
250 | 730 | 405 | 335 | 320 | 30 | 12-Φ25 | 956 | 986 | 1036 | 450 | |
300 | 850 | 460 | 410 | 375 | 30 | 12-Φ25 | 1095 | 1125 | 1175 | 500 | |
2.5MPa | 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 460 | 460 | 520 | 240 |
凸面法兰RF | 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 475 | 505 | 525 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 520 | 550 | 590 | 280 | |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 545 | 575 | 615 | 320 | |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 590 | 620 | 660 | 360 | |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 650 | 680 | 730 | 400 | |
200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 850 | 880 | 930 | 400 | |
250 | 730 | 425 | 370 | 332 | 36 | 12-Φ30 | 956 | 986 | 1036 | 450 | |
300 | 850 | 485 | 430 | 390 | 40 | 16-Φ30 | 1095 | 1125 | 1175 | 500 | |
4.0MPa | 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 483 | 504 | 546 | 240 |
凸面法兰RF | 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 499 | 530 | 551 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 546 | 578 | 620 | 280 | |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 572 | 604 | 646 | 320 | |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 620 | 651 | 693 | 360 | |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 683 | 741 | 767 | 400 | |
200 | 600 | 375 | 320 | 282 | 38 | 12-Φ30 | 893 | 924 | 977 | 400 | |
250 | 730 | 445 | 385 | 345 | 42 | 12-Φ34 | 1004 | 1035 | 1088 | 450 | |
300 | 850 | 510 | 450 | 408 | 46 | 16-Φ34 | 1150 | 1181 | 1234 | 500 | |
