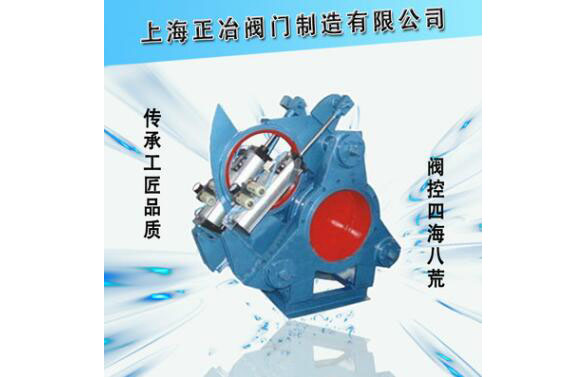

F643X气动扇形眼镜阀

F643X气动扇形眼镜阀

F643X气动扇形眼镜阀是在F43CX型扇形眼镜阀的基础上,根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作和自动控制的隔断设备。



扇形眼镜阀有气动、液动、电动、电液动四种驱动方式并根据不同规格采用不同的结构形式,以适应用户的能源条件、环境条件和工况条件的要求。

F643X气动扇形眼镜阀以其优良的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种、可靠的隔断设备。本阀连接尺寸符合GB2555-81PN2.5标准;检测方法符合GB/T13927-92标准。



产品特点及工作原理



F643X气动扇形眼镜阀主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、汽缸等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上,具有耐高温、密封性能好、更换方便、 使用寿命长等特点,本阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

主要性能参数

公称压力MPa

0.25

0.15

0.10

0.05

密封试验压力MPa

0.275

0.165

0.11

0.055

强度试验压力MPa

0.40

0.225

0.15

0.075

驱动源

压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ

适用温度℃

丁腈橡胶

硅橡胶

氟橡胶

-20-100

-20-200

-20-300

适用介质

煤气等有毒、有害、易燃气体

启闭时间S

≤60

主要零部件材料

阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢

主要外形连接尺寸

DN

D

D1

b

n-φd

L

300

440

395

22

12-φ22

450

350

490

445

22

12-φ22

450

400

540

495

22

16-φ22

450

450

595

550

24

16-φ22

500

500

645

600

24

16-φ22

500

600

755

705

24

20-φ26

600

700

860

810

26

24-φ26

600

800

975

920

26

24-φ30

800

900

1075

1020

28

24-φ30

800

1000

1175

1120

30

28-φ30

800
