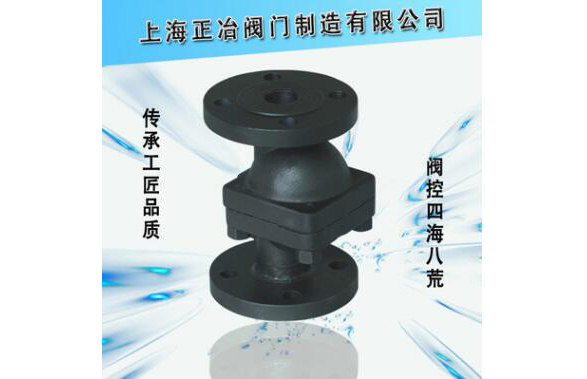

CS11H/CS41H自由浮球式(立式)蒸汽疏水阀

CS11H/CS41H自由浮球式(立式)蒸汽疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水，到使设备凝结水滞存量较少、升温快、加热温度稳定。能连续排水、性稳定、排水量大、漏水量小。

主要外形连接尺寸

undefined

CS11H立式自由浮球式蒸汽疏水阀

型号	公称通径	L	L1	H	H1
16 CS11H-25-3NL 40	15	125	62.5	112.5	30
	20	125	62.5	112.5	30
	25	125	62.5	112.5	30
	32	200	100	172	38
	40	200	100	172	38
	50	200	100	172	38

undefined

CS41H立式自由浮球式蒸汽疏水阀

型号	公称通径	L	L1	H	H1
16 CS41H-25-3NL 40	15	160	62.5	112.5	30
	20	160	62.5	112.5	30
	25	160	62.5	112.5	30
	32	250	100	172	38
	40	250	100	172	38
	50	250	100	172	38
