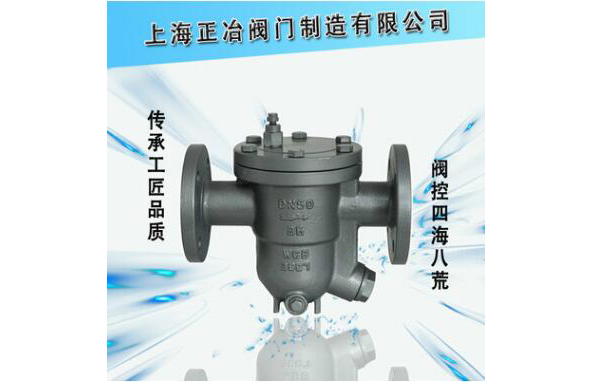

CS41H自由浮球式蒸汽疏水阀

CS41H自由浮球式蒸汽疏水阀

性能优点

1、 能连续排放饱和凝结水加热设备不会有水积聚，从而获得的热效率。

2、 蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定，

3、 排空气性能好。自动排空气装置能排出不凝结的冷热气体，无气锁现象，工作平稳无噪音。

用途

用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，地阻止蒸汽泄漏，并获得好的加热效果。

工作原理

该阀利用浮力原理，浮球根据凝结水量的多少随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重降到底部，关闭排水阀座孔。由于排水阀座孔在凝结水位以下，水汽自然分离，形成水封，达到无蒸汽泄漏。

使用和保养

1、 应确认阀体的材料、压力和温度的值能否满足工况所需。

2、 在安装前清洗管道，除去杂物。

3、 安装位置应尽可能靠近加热设备。

4、 应水平安装在管路的点，流向与阀体上标注的方向一致。

5、 每台加热设备要各自安装疏水阀，以免互相影响。

6、 在保证系统能运行时，缓慢开启疏水阀钱的阀门，使其逐渐升温到正常状态。

7、 要定期保养，保证疏水阀正常工作。

选型主要依据

凝结水负荷（排液量）kg/h（选用倍率2-3倍）

工作压力 MPa

工作压差 MPa

阀体材料和公称压力

连接方式和尺寸

性能参数/主要部件材料表

主要外形连接尺寸
