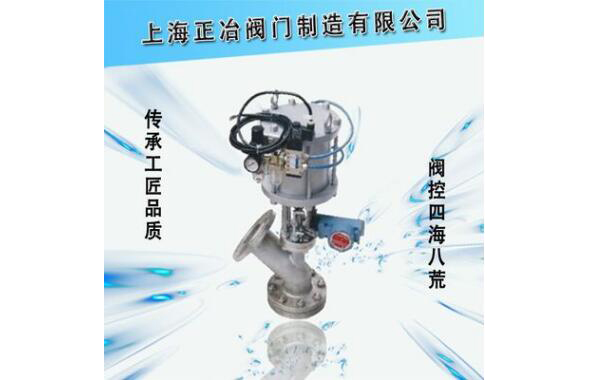

FL641F气动放料阀
 |
 |
 |
一、耐腐蚀性
1、气动放料阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的用温度为-290C以上,温度为4250C以下。）
2、气动放料阀使用介质如颗粒、油品、纸浆、二氧化碳 气（不锈钢材质的使用温度为-1000C以上，使用温度为2320C以下。）
3、气动放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞1500C 浓度＞0.30）。
二、不锈钢的一般工作温度：≤1500C
三、压力范围：0.6~2.5MPa
四、通径范围：25~250mm
阀门气动装置
阀门气动驱动装置、可靠、成本低，使用维修方便，是阀门驱动机构有中的一大分支。气动技术采用的工作压力较低，通常大于0.82MPa，又因结构尺寸不宜过大，因而气动装置的总推力不可能很大。
气动装置使用条件
气源工作压力 | 0.4～0.7MPa |
环境温度和介质温度 | 5～60℃ |
活塞工作速度和叶片外线速度 | 10～500mm/s |
电磁控制信号电流 | 4～20mA |
气动装置的分类
阀门气动装置按其结构特点分为三种：薄膜式气动装置、气缸式拔动装置、摆式气动装置。此外还有拔动马达式拔动装置。
气动装置的构成
薄膜式 | 气缸式 | 摆动式 | ||||||||||||||||||||
薄膜气缸 | 膜片 | 弹簧 | 活塞杆 | 气缸 | 活塞与活塞环 | 活塞杆 | 手动操作机构 | 气动附件 | 缸体 | 定子 | 转子 | 叶片 | ||||||||||
盘形膜片 | 平膜片 | 单气缸 | 双气缸 | O型密封圈 | J型密封圈 | U型密封圈 | V型密封圈 | Y型密封圈 | 回路系统 | 信号返回器 | 空气过滤器 | 调压阀油雾器 | 控制换向阀 | |||||||||
| | ||||||||||||||||||||||
主要零件材质
零件名称 | ZG1Cr18 Ni9Ti系列 | ZG00Cr18 Ni10系列 | ZG1Cr18 Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
阀体/阀盖 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀杆 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀瓣 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 45 |
连接尺寸
DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
D1 | D2 | D3 | D4 | D5 | D6 | |
25 | 115 | 80 | 115 | 85 | ||
32 | 135 | 100 | 135 | 100 | ||
40 | 145 | 110 | 145 | 110 | 80 | 60 |
50 | 165 | 125 | 160 | 125 | 85 | 70 |
65 | 180 | 145 | 180 | 145 | 130 | 85 |
80 | 195 | 160 | 195 | 160 | 135 | 95 |
100 | 215 | 180 | 215 | 180 | 160 | 130 |
125 | 245 | 210 | 245 | 210 | 160 | 140 |
150 | 280 | 240 | 280 | 240 | 185 | 165 |
200 | 335 | 295 | 335 | 295 | / | / |
