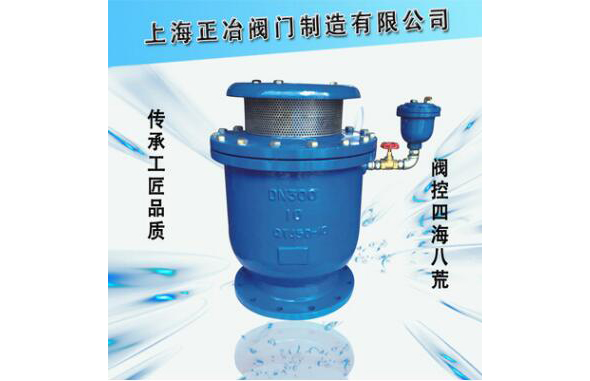

FGP4X复合式排气阀

型号：FGP4X系列，FGP4X-10 FGP4X-16 FGP4X-25；FGP4X-10C FGP4X-16C FGP4X-25C；FGP4X-10P FGP4X-16P FGP4X-25P

规格：DN25 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450

压力：PN10 PN16 PN25

材质：铸铁HT200，碳钢WCB/20#，不锈钢304/316L

连接：法兰

简介

FGP4X型复合式高速进排气阀：可防止浮球在高速气流中被吹起而堵塞排气口，造成排气阀失效。 为防止阀口被吹堵，传统式高速进排气阀在入口设置护筒，使阀门在结构上变得复杂。

1、充水时高速排气，不怕吹堵。

2、放水时高速吸气。

3、压力下微量排气。

查看FGP4X复合式高速进排气阀原图

工作原理

复合式高速进排气阀是利用伯努利理论制造的一种能够在气流下保持全开，当实心水柱上升时，浮球能够马上被浮起并严密封闭排气口的浮球式排气阀。

该阀采用特定的浮球直径，使得它产生的气流动力能维持浮球在气流经过时开启（悬浮），实心水柱上升时产生的浮力又能使其浮起，配之入口处以一个合适角度的圆锥体，可做到不管气压多大、气流速度多高，排气口也不会被吹堵。

安装位置

安装位置的选择 排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时，往往局限于局部点，排气阀的安装位置有多种，只有对整个管道综合考虑，才能使排气效果达到。

常见的安装地点有以下几个位置：局部点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。另外，每隔500～1000m需安装一个排气阀。

排气阀具有自动进排气功能，是排气量大、吸气性能好、大量排气时，浮球抗吸起压力高、水密封压力适应范围广。

眼见为实，点击立即观看自动排气阀实物图

进气排气

在管网建设中，排气阀是一个重要的角色。管网中的排气阀，主要用于管道点或闭气的地方，用来排出管道内的气体，疏通管道使管道运转正常，如突然停电.停泵，管道内会出现负压力引起管道振动或破裂，排气阀则随时排气，确保管道。

管线正常运行时，主要用以排除从水中析出的气体，以免空气积在管中，减小过水断面和增加管线的水头损失。
