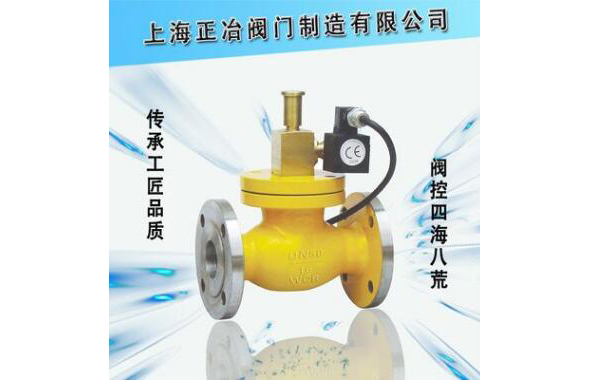

ZCRB燃气紧急切断阀
 |
 |
 |
ZCRB燃气紧急切断阀主要应用于航天、船舶重工、石油化工、电力装备、工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、保护系统、消防报警系统以及各种管网，当发现事故隐患时快速切断，及时制止恶性事故发生。
燃气紧急切断阀 主要技术参数
原理结构：直动活塞型、先导活塞型
控制方式：常开，手动复位（特制防爆、信号反馈）
关闭速度：≤1秒
工作压力：0-0.03、0-1、0.3-9bar(其它可定制)
流体范围：煤气、天然气、液化气、沼气、等气体或燃油
流体温度：-40~120℃(其它可定制)
防爆等级：dⅡBT3-6、
标准电压：AC220V、DC24V (其它可定制)
阀体材质：铸铁、铸钢、不锈钢
产品规格: DN20-600，其他可定制
燃气紧急切断阀 主要外形尺寸
DN | 螺纹 | 法兰 | |||||||||
G | L | H | D1 | K | D | b | f | n-d | L | H | |
25 | 1 | 90 | 130 | 65 | 85 | 115 | 16 | 3 | ￠4-14 | 160 | 180 |
32 | 11/4 | 140 | 150 | 76 | 100 | 140 | 18 | 3 | ￠4-18 | 180 | 195 |
40 | 2 | 156 | 170 | 84 | 110 | 150 | 18 | 3 | ￠4-18 | 200 | 205 |
50 | 2 | 180 | 190 | 99 | 125 | 165 | 20 | 3 | ￠4-18 | 230 | 220 |
65 | 118 | 145 | 185 | 20 | 3 | ￠4-18 | 290 | 245 | |||
80 | 132 | 160 | 200 | 20 | 3 | ￠8-18 | 310 | ||||
100 | 156 | 180 | 220 | 22 | 3 | ￠8-18 | 350 | ||||
125 | 184 | 210 | 250 | 22 | 3 | ￠8-18 | 400 | ||||
150 | 211 | 240 | 285 | 24 | 3 | ￠8-22 | 480 | ||||
200 | 266 | 295 | 340 | 24 | 3 | ￠12-22 | 495 | ||||
250 | 319 | 355 | 405 | 26 | 3 | ￠12-26 | 622 | ||||
300 | 370 | 410 | 460 | 28 | 4 | ￠12-26 | 698 | ||||
350 | 429 | 470 | 520 | 30 | 4 | ￠12-26 | 787 | ||||
400 | 480 | 525 | 580 | 32 | 4 | ￠16-30 | 914 | ||||
450 | 548 | 585 | 640 | 34 | 4 | ￠20-30 | 978 | ||||
500 | 610 | 650 | 715 | 36 | 4 | ￠20-33 | 978 | ||||
600 | 720 | 770 | 840 | 38 | 5 | ￠20-36 | 1295 | ||||
