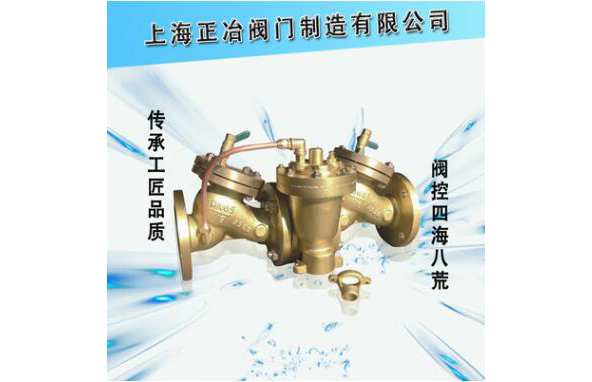

HS41X-A型倒流防止器

HS41X-A型倒流防止器

HS41X-A型倒流防止器由两个隔开的止回阀和一个液压传动到泄水阀组成,止回阀阀体内装有过滤网。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中坚腔),即使两个止回阀都不能反向密封,泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生。


该产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。


HS41X-A型倒流防止器主要技术参数


公称压力

公称通径

适用介质

适用温度

法兰标准

试验标准

1.0~2.5MPa

50~600mm

0~80℃

GB/T 17241.6GB/T 9113

GB/T 13927API598

HS41X-A型倒流防止器 主要零件材料


零件名称

材质

阀体、阀盖

铸铁、碳钢、不锈钢

阀瓣

碳钢、不锈钢、丁腈橡胶

阀杆

铝青铜、铬不锈钢

膜片

丁腈橡胶

膜片压板

碳钢、不锈钢

弹簧

不锈钢

HS41X-A型倒流防止器 主要外形尺寸


型号

DN

16-AL

16-L

D

φ

n-d

h2

HS41X-16A

HS41X-16

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595
