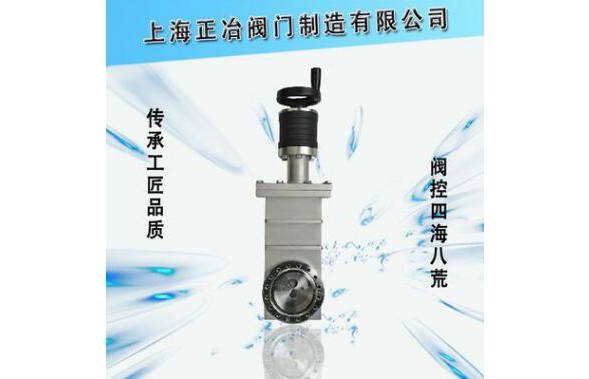

CC-A型系列真空插板阀
 |
 |
 |
CC-A型系列真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。阀门适用于真空系统中接通或截止气流之用。高真空系统中接通或截止气流之用。
CC-A型系列真空插板阀适用的工作介质为洁净的空气和非腐蚀性气体。
要技术性能
适用范围(Pa) | 105～1.3x10-7 |
阀门漏率(Pa.L/S) | DN≤200为≤1.3x10-7 |
阀门烘烤温度（℃） | ≤150(除传动装置外) |
开阀时阀板两侧压力差(Pa) | ≤2.7x103 |
阀板密封件 | 氟橡胶 |
轴封处密封件 | 不锈钢波纹管 |
主要外形连接尺寸
型号 | 通径(DN) | ΦD | ΦD0 | ΦD1 | ΦD2 | ΦD3 | H | A | n-d | L | L1 | B | 法兰标准 |
CC-50A | 50 | 89 | 72.4 | 61.6 | 55.6 | / | 60 | 91 | 8-M8 | 493 | 165 | 80 | GB/T6071 |
CC-63A | 63 | 114 | 92.1 | 82.6 | 76.6 | / | 65 | 105 | 8-M8 | 547 | 190 | 80 | |
CC-80A | 80 | 130 | 110 | 99 | 93 | / | 65 | 130 | 16-M8 | 607 | 225 | 80 | |
CC-100A | 100 | 152 | 130.2 | 120.7 | 114.7 | / | 70 | 152 | 16-M8 | 660 | 267 | 100 | |
CC-150A | 150 | 202 | 181 | 171.5 | 165.5 | / | 70 | 202 | 20-M8 | 784 | 350 | 100 | |
CC-200A | 200 | 254 | 231.8 | 222.3 | 216.6 | / | 80 | 251 | 24-M8 | 882 | 426 | 100 | |
CC-250A | 250 | 314 | 288 | 308 | 275 | 271 | 85 | 300 | 24-M10 | 1146 | 570 | 130 | JB5278 |
CC-300A | 300 | 365 | 338 | 353 | 323 | 318 | 90 | 352 | 32-M10 | 1206 | 613 | 130 | / |
