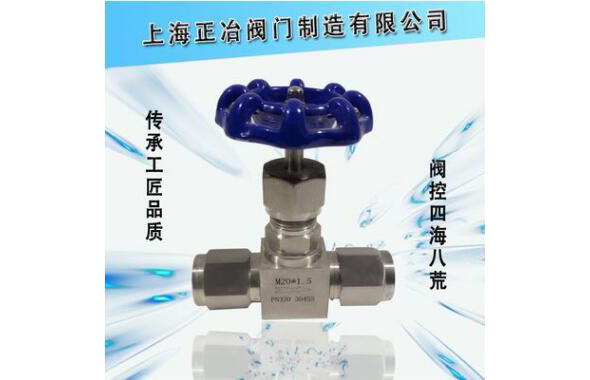

卡套针型阀
 |
 |
 |
卡套针型阀在管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种新型连接方式的阀门。
特性:
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：卡套式
3. 结构特征：锥面密封，活动阀瓣
4. 阀门检验及试验：GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃～+350℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materials of main parts
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 卡套 Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
2 | 连接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
3 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
4 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE RTFE |
5 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
6 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
8 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
9 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
10 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
11 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
12 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | D0 | L | H | D1 |
J91W/H | ø8 | 38 | 92 | ø70 |
J91W/H | ø10 | 38 | 92 | ø70 |
J91W/H | ø12 | 39 | 92 | ø70 |
J91W/H | ø14 | 40 | 94 | ø70 |
J91W/H | ø18 | 42 | 100 |
