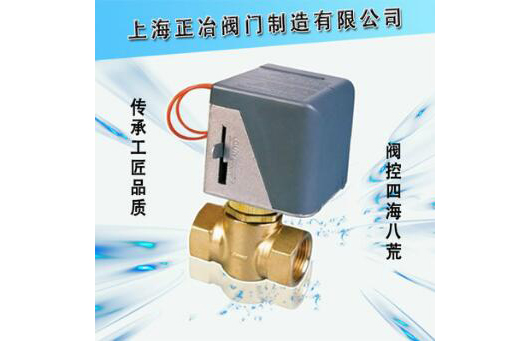

VA7010系列开关式电动二通阀
 |
 |
 |
VA7010系列开关式电动二通阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关
闭或开启，使室温始终保持在温控器设定的温度范围内。
VA7010系列电动阀之驱动器与阀体采用螺套联接方式，可以在阀门安装之后，再安装驱动器，现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
驱动器主要技术参数
型号 | 额定电压 | 功率 | 驱动方式 | 与SRV2000阀配合动作时间 | 净重(kg) |
VA7010-220 VA7010-110 | AC220V±0.10 | 7W | 单向电机驱动 | 全开时间：通电后约10秒 | 0.3 |
AC110V±0.10 | |||||
VA7010-24 | AC24V±0.10 |
铜阀主要技术参数
产品型号 | 阀门形式 | 联接螺纹 | 流量系数 | 关闭压差 | 工作 | 流体 | 环境 | 储存 | 承压 |
VA7010-15 | 常闭二通阀 | G1/2 | 1.5 | 0.25 | 冷冻/ | 2-94℃ | 0-60℃ | -20-65℃ | 1.6 |
VA7010-15 | 混合三通阀 | G1/2 | 1.5 | 0.25 | |||||
VA7010-20 | 常闭二通阀 | G3/4 | 2.5 | 0.1 | |||||
VA7010-20 | 混合三通阀 | G3/4 | 2.5 | 0.1 | |||||
VA7010-25 | 常闭二通阀 | G1 | 4.8 | 0.06 | |||||
VA7010-25 | 混合三通阀 | G1 | 4.8 | 0.06 |
外形尺寸
型号 | 尺 寸(mm) | 净 重 | |
A | B | ||
VA7010-15 | 55 | 113 | 0.60 |
VA7010-15 | 55 | 128 | 0.60 |
VA7010-20 | 66 | 124 | 0.65 |
VA7010-20 | 66 | 137 | 0.65 |
VA7010-25 | 90 | 129 | 0.70 |
VA7010-25 | 90 | 145 | 0.70 |
材质说明
阀体材料：锻造黄铜
密封材料：丁腈橡胶(NBR)
驱动器盖：阻燃ABS工程塑料
介质温度：＜94℃
阀杆材料：不锈钢(A1S1302)
驱动器底盘：压铸铝合金
工作介质：水
操作及注意事项
马达罩壳防止滴水渗入。当阀装于水平管道时，安装位置与垂直平面夹角不超过85°。当阀门装在垂直管道上时，马达罩壳防止滴水渗入。
拨动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开关态，每当电流开始通过电动阀时，手动杆会再设定到自动位置。
