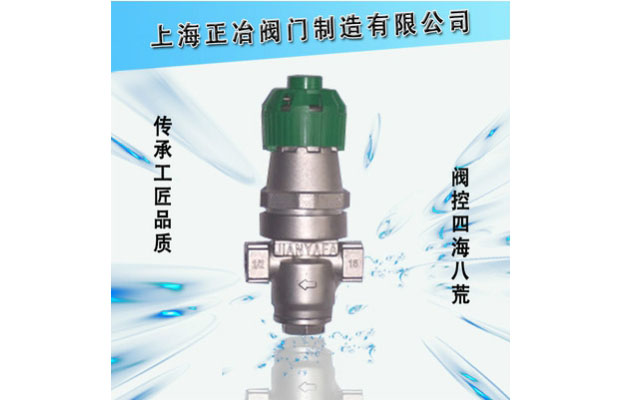

正冶阀门-Y14H波纹管减压阀

正冶阀门-Y14H波纹管减压阀

Y14H波纹管减压阀 产品说明

1、体积小,重量轻。
2、压力检测装置使用波纹管,耐久性好。
3、通过旋转塑料手轮即可调节压力,无需工具。
4、内装过滤网,可保护阀性能不受灰尘杂质影响。
5、采用内螺纹连接,安装方便。
6、阀体、阀座均采用不锈钢材料,使用寿命长。
Y14H波纹管减压阀 主要零件材料

零件名称

零件材料

阀体底盖

1Cr18Ni9Ti

阀盖

铸造铝合金

阀杆

2Cr13

阀座

2Cr13

钢球

2Cr13

波纹管

1Cr18Ni9Ti

手轮

耐热塑料

主阀弹簧

50CrVA

调节弹簧

60Si2Mn

Y14H波纹管减压阀 主要技术参数

公称压力(MPa)

1.6

壳体试验压力(MPa)*

2.4

密封试验压力(MPa)

1.6

高进压力(MPa)

1.6

出压力范围(MPa)

0.05-1.0

压力特性偏差(MPa)△P2P

GB12244-1989

流量特性偏差(MPa)△P2P

GB12244-1989

小压差(MPa)

0.15

渗漏量

GB12244-1989

适用介质

蒸汽、空气、液体

工作温度

≤220℃

*:壳体试验不包括波纹管,壳体耐压试验时,须取下波纹管组件后进行。

Y14H波纹管减压阀 主要外形尺寸

公称通径

L

H

H1

G

DN15

85

140

52

1/2″

DN20

95

143

55

3/4″

DN25

105

146

58

1″
