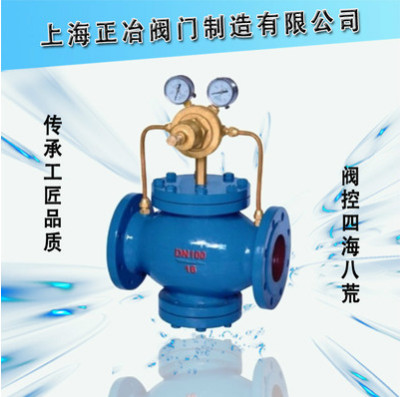

YK43X气体减压阀
 |
 |
 |
YK43X气体减压阀 产品说明
YK43X气体减压阀属于先导活塞式减压阀．由主阀和导阀两部分组成．主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出kou压力，利用膜片传感出kou压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
YK43X气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
YK43X气体减压阀 主要技术参数和性能指标
公称压力（MPa） | 1.6 | 2.5 |
壳体试验压力（MPa） | 2.4 | 3.75 |
密封试验压力（MPa） | 1.6 | 2.5 |
高进kou压力（MPa） | 1.6 | 2.5 |
出kou压力范围（MPa） | 0.1-1.0 | 0.1-1.6 |
压力特性偏差（MPa） | GB12246-1989 | |
流量特性偏差（MPa） | GB12246-1989 | |
小压差（MPa） | 0.15 | 0.15 |
渗漏量 | X/F(聚四氟乙烷):0 Y(硬密封) GB12245-1989 | |
YK43X气体减压阀 主要零件材质
零件名称 | 零件材料 |
阀体、阀盖、底盖 | WCB/304 |
阀座、阀盘 | 2Cr13/304 |
缸套 | 304/25(镀硬铬) |
活塞 | 2Cr13/铜合金 |
活塞环 | 合金铸铁 |
导阀座、导阀杆 | 2Cr13/304 |
膜片 | 1Cr18Ni9Ti |
主阀、导阀弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
密封垫(X/F型号) | 橡胶/聚四氟乙烷 |
导阀体、导阀盖 | 25/304 |
YK43X气体减压阀 流量系数Cv
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 |
YK43X气体减压阀 主要外形尺寸
公称通径 | 外形尺寸 | 连接尺寸 | |||||||||||||
DN | L | H | H1 | 1.6MPa | 2.5MPa | 4.0MPa | 6.4MPa | ||||||||
D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d | ||||
15 | 140 | 285 | 85 | 95 | 65 | 4-12 | 95 | 65 | 4-14 | 95 | 65 | 4-14 | 105 | 75 | 4-14 |
20 | 160 | 285 | 85 | 105 | 75 | 4-12 | 105 | 75 | 4-14 | 105 | 75 | 4-14 | 125 | 90 | 4-18 |
25 | 180 | 290 | 100 | 115 | 85 | 4-12 | 115 | 85 | 4-14 | 115 | 85 | 4-14 | 135 | 100 | 4-18 |
32 | 200 | 290 | 105 | 140 | 100 | 4-18 | 135 | 100 | 4-18 | 135 | 100 | 4-18 | 150 | 110 | 4-23 |
40 | 220 | 310 | 110 | 150 | 110 | 4-18 | 145 | 110 | 4-18 | 145 | 110 | 4-18 | 165 | 125 | 4-23 |
50 | 250 | 310 | 110 | 165 | 125 | 4-18 | 160 | 125 | 4-18 | 160 | 125 | 4-18 | 175 | 135 | 4-23 |
65 | 280 | 310 | 115 | 185 | 145 | 4-18 | 180 | 145 | 8-18 | 180 | 145 | 8-18 | 200 | 160 | 8-23 |
80 | 310 | 340 | 155 | 200 | 160 | 8-18 | 195 | 160 | 8-18 | 195 | 160 | 8-18 | 210 | 170 | 8-23 |
100 | 350 | 340 | 155 | 220 | 180 | 8-18 | 235 | 190 | 8-23 | 230 | 190 | 8-23 | 250 | 200 | 8-25 |
125 | 400 | 375 | 190 | 250 | 210 | 8-18 | 270 | 220 | 8-25 | 270 | 220 | 8-25 | 295 | 240 | 8-30 |
150 | 450 | 375 | 200 | 285 | 240 | 8-23 | 300 | 250 | 8-25 | 300 | 250 | 8-25 | 340 | 280 | 8-34 |
200 | 550 | 475 | 225 | 340 | 295 | 12-23 | 360 | 310 | 12-25 | 375 | 320 | 12-30 | 405 | 345 | 12-34 |
250 | 650 | 535 | 290 | 405 | 355 | 12-25 | 425 | 370 | 12-30 | 445 | 385 | 12-34 | 470 | 400 | 12-41 |
300 | 800 | 595 | 320 | 460 | 410 | 12-25 | 485 | 430 | 16-30 | 510 | 450 | 16-34 | 530 | 460 | 16-41 |
350 | 900 | 650 | 355 | 520 | 460 | 16-25 | 550 | 490 | 16-34 | 570 | 510 | 16-34 | 595 | 525 | 16-41 |
400 | 1000 | 700 | 395 | 580 | 525 | 16-30 | 610 | 550 | 16-34 | 655 | 585 | 16-41 | 670 | 585 | 16-48
|
