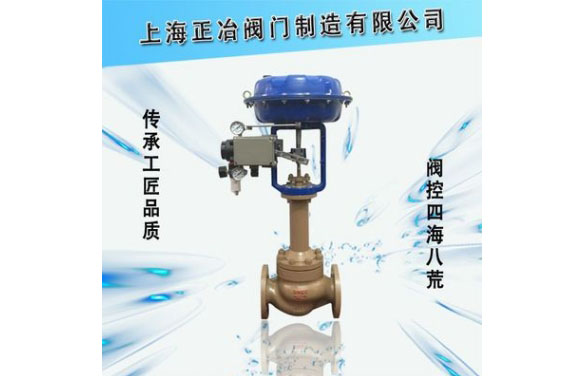

ZJHPW气动薄膜单座波纹管密封型

ZJHPW气动薄膜单座波纹管密封型调节阀采用顶部导向结构，配用多弹簧执行机构。它具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性准确、拆装方便等优点。ZJHPW型气动波纹管型单座调节阀应用于准确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。

ZJHPW型气动波纹管型单座调节阀除波纹管密封型外，还有标准型、散热型、低温型、调节切断型等多种形式。产品公称压力等级有PN(MPa)1.6/4.0/6.4/10.0；阀体口径范围DN(mm)20~250;适用流体温度-150~+550范围内多种档次；泄漏量标准有IV级、VI级；流量特性有线性、等百分比规格或供选择。

■主要零部件材料

阀体、阀盖：ZG230~450 ZG1Cr18Ni9

阀芯、阀座：1Cr18Ni9 1Cr18Ni9+PTFE 1Cr18Ni9+司钛莱合金堆焊

平衡密封环：1.4310+D31

填料：PTFE、柔性石墨

波纹管：0Cr1818Ni9

膜盖：A3

波纹膜片：夹增强尼龙织物丁腈橡胶

弹箧：6OSi2Mn

阀杆、推杆：1Cr1818Ni9、2Cr13

■主要技术参数

公称通径DN(mm)		20				25					32	40		50
阀座直径dn(mm)		10	12	15	20	10	12	15	20	25	32	32	40	32	40	50
额定流量	直线	1.8	2.8	4.4	6.9	1.8	2.8	4.4	6.9	11	18	18	28	18	28	44
系数(KV)	等百分比	1.6	2.5	4	6.3	1.6	2.5	4	6.3	10	16	16	25	16	25	40
额定行程L		16										25
膜片面积Ae(cm2)		280										400
公称通径DN(mm)		65		80		100				125	150			200		250
阀座直径dn(mm)		65		65	80	65	80		100	125	125		150	150	200	250
额定流量系数(KV)	直线	69		69	110	69	110		176	275	275		440	440	690	1100
	等百分比	63		63	100	63	100		160	250	250		400	400	630	900
额定行程 L		40								60						100
膜片面积Ae(cm2)		600								100						1600
公称压力PN		MPa			1.6， 2.5， 4.0， 6.4(6.3)/2.0， 5.0， 11.0
		Bar			16， 25， 40， 64(63)/20， 50， 110
		Lb			ANSI：Class150、Class300、Class600
固有流量特性		直线、等百分比
固有可调比(R)		30、50
弹簧(信号)范围 Pr(KPa)		20～100、40～200、80～240、(20～60、60～100)
气源压力Ps(MPa)		0.14/0.25/0.3
允许泄漏量		硬阀芯：Ⅳ级(10-4×Kv) 软阀芯：Ⅵ级见 GB/T4213-92
工作温度t(℃)	常温型				-20～200、-40～250、-60～250
	散热型	代号：S			-40～350、-60～350
	高温型	代号：G			350～550(选用高温材料)
	低温型	代号：D			D0：-60～-100、D1：-100～-200、D2：-200～-250
	调节切断型	代号：Q			-40～150(阀芯夹增强 PTFE)(特殊情况下采用)

■外形尺寸及重量

公称通径			20	25	32	40	50	65	80	100	125	150	200
ΦA			282		308			394			494
L	PN16，40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16		53	58	70	75	83	93	100	110	125	143	170
	PN40		53	58	70	75	83	93	100	118	135	150	188
	PN64		65	70	78	85	90	103	108	125	148	173	208
H	标准型	PN16	429	438	474	476	502	622	646	687	835	889	981
		PN40	429	438	474	476	502	622	646	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散热高温型		570	570	610	610	630	730	810	820	960	1090	1180
重量	标准型	PN16	16	17	19	21	23	35	48	57	64	70	900
		PN40	16	17	19	21	23	35	48	60	67	74	95
		PN64	20	21	25	30	33	44	71	91	100	115	145
	散热高温型		17	18	20	22	25	36	51	60	67	74	95
	波纹管型		20	21	25	30	33	48	71	91	102	115	145
	低温型		20	21	23	26	28	42	58	69	【产品简介】电动衬氟塑单座调节阀是由电动执行机构和衬氟塑直通座阀体两部分组成，以单相交流220V电源为动力，接受4~20MA的直流信号，自动控制调节阀的开度，实现对管道内流体的压力、流量、液位等参数的调节。【详细说明】电动防腐衬氟调节阀产品说明 1.概述电动衬氟塑单座调节阀是由电动执行机构和衬氟塑直通座阀体两部分组成，以单相交流220V电源为动力，接受4~20MA的直流信号，自动控制调节阀的开度，实现对管道内流体的压力、流量、液位等参数的调节。由于该阀接触介质的部件均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），同时又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质和过程自控。 2.特点 1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.５~3mm厚的F46，能耐酸、碱。耐强腐蚀。 2、密封性能好：采用聚四氟乙烯村料的波纹管和填料双重密封，确保无渗漏。 3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量较小。 3.主要性能基本误差：≤±5% 回差：≤3% 死区：≤5% 额定流量系数误差：≤±10%（Kv≤5时±15%）泄漏量：≤0.01阀额定容量 77	84	108

注：散热高温型高度（H）为PN16的数值，夹套型高度H1及H均增加15%。
