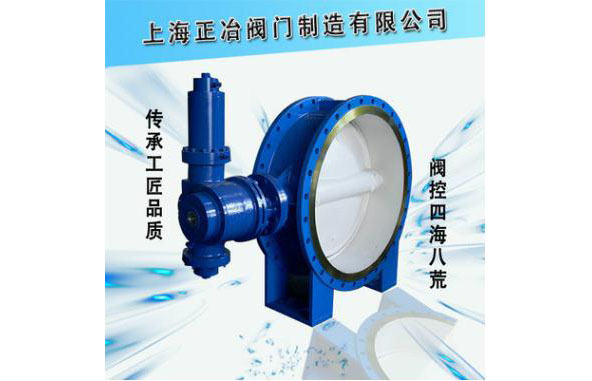

液控快速关闭阀

公称通径：DN150~DN1800

公称压力：PN2.5~PN40

适用介质：水、蒸汽、气体、油品等

介质温度：≤400℃

开阀时间：10~90秒(可调)

正常关阀：10~90秒(可调)

快速关阀：0.3~0.8秒

全开状态小流阻系数：0.1

动力电源：AC380V

可选控制电源：AC220V、DC220V、DC110V、DC24V

可控制动作：开阀、关阀、停止、15度游动、快关、远程故障联锁快关

远程信号类型：无源的开关量信号、4~20mA模拟量信号

液控快速关闭阀主要安装于汽轮机抽汽管路、高炉煤气余压发电装置（TRT）进气管路等高等级系统，在系统出现危机工况时，在0.3~0.8秒钟内实施紧急关阀，实现管路的可靠截止，保护系统。

我厂生产的液控快速关闭阀主阀密封副为三偏心结构，启闭轻松，密封可靠。传动箱结构紧凑，油缸尾部设有缓冲装置，清理快关时对油缸的冲击。液压站主要控制阀均采用德国力士乐等厂家螺纹式插装阀产品，占用空间较小。普通启闭操作时，压力油源由油泵或汽轮机、TRT主机配套液压站提供，快速关闭时，则通过蓄能器能源的快速释放来实现。本阀除设有缓开、缓关、快关、停止等动作外，全开位还可以进行0.1行程游动试验，保证系统在紧急关阀时不会卡阻。

本阀电气控制采用PLC智能型控制系统，操作简单，性能可靠，智能化程度高，可充分满足用户自动化控制的需要。
