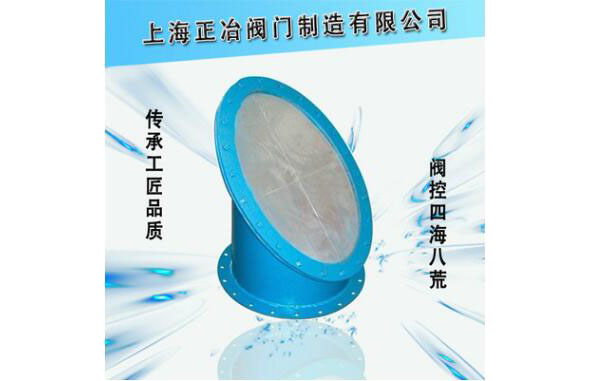

防爆阀
 |
 |
 |
防爆阀 产品概述
防爆阀适用于建材、冶金、化工、电力等部门中，作为压缩易爆气体管道的卸压装置，适用于压缩易爆气体，工作温度300℃，使用压力0.1MPa。该阀为钢制焊接结构，结构简单、重量轻、性能可靠。该阀由阀体、爆破片，压盖等组成。当系统压力大于0.1MPa压力时，爆破片自行破裂，防止系统发生爆炸。
防爆阀 结构特点
该阀为钢制焊接结构、结构简单、重量轻、性能可靠。主要由阀体爆破片压盖等组成。
主要起保护作用、防止事故的发生、属于液压系统的锁 、紧措施。
防爆阀 性能参数
适用介质 | 适用温度 | 使用压力 |
压缩易爆气体 | ≤80℃ | ≤0.1MPa |
防爆阀 主要零件材料
零件名称 | 阀体 | 爆破片 | 阀盖 |
材料 | 碳钢 | 铝合金 | 碳钢 |
防爆阀 主要尺寸
A×A | B×B | C×C | H | n-d | 重量(kg) | DN | D | D1 | H | N-D | 重量(kg) |
200×200 | 270×270 | 305×305 | 220 | 8-Φ18 | 40 | 200 | 305 | 270 | 220 | 9-Φ18 | 37 |
250×250 | 335×335 | 370×370 | 250 | 12-Φ18 | 48 | 250 | 370 | 335 | 250 | 12-Φ18 | 44 |
300×300 | 385×385 | 425×425 | 300 | 12-Φ18 | 54 | 300 | 425 | 385 | 300 | 12-Φ18 | 55 |
350×350 | 435×435 | 477×477 | 350 | 12-Φ18 | 67 | 350 | 477 | 435 | 350 | 12-Φ18 | 65 |
400×400 | 490×490 | 536×536 | 400 | 12-Φ18 | 85 | 400 | 536 | 490 | 400 | 12-Φ18 | 82 |
450×450 | 540×540 | 588×588 | 450 | 16-Φ18 | 99 | 450 | 588 | 540 | 450 | 16-Φ18 | 94 |
500×500 | 600×600 | 649×649 | 500 | 16-Φ18 | 112 | 500 | 649 | 600 | 500 | 16-Φ18 | 108 |
600×600 | 700×700 | 750×750 | 550 | 16-Φ18 | 152 | 600 | 750 | 700 | 550 | 16-Φ18 | 142 |
700×700 | 800×800 | 850×850 | 550 | 16-Φ18 | 204 | 700 | 850 | 800 | 550 | 16-Φ18 | 180 |
800×800 | 900×900 | 950×950 | 600 | 20-Φ18 | 228 | 800 | 950 | 900 | 600 | 20-Φ18 | 202
|
