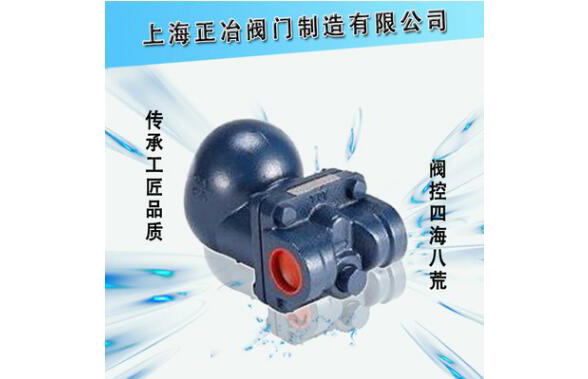

FT43H杠杆浮球式蒸汽疏水阀

FT43H杠杆浮球式蒸汽疏水阀

FT43H杠杆浮球式蒸汽疏水阀


性能优点


1、 能连续排放饱和凝结水加热设备不会有水积聚,从而获得的热效率。


2、 蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定,


3、 排空气性能好。自动排空气装置能排出不凝结的冷热气体,无气锁现象,工作平稳无噪音。


4、 密封性能。密封件采用球面密封,工作时无集中磨损使用寿命厂。


用途


用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,地阻止蒸汽泄漏,并获得加热效果。


工作原理


该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体。当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。


使用和保养


1、 应确认阀体的材料、压力和温度的值能否满足工况所需。


2、 在安装前清洗管道,除去杂物。


3、 安装位置应尽可能靠近加热设备。


4、 应水平安装在管路的点,流向与阀体上标注的方向一致。


5、 每台加热设备要各自安装疏水阀,以免互相影响。


6、 在保证系统能运行时,缓慢开启疏水阀钱的阀门,使其逐渐升温到正常状态。


7、 要定期保养,保证疏水阀正常工作。


选型主要依据


凝结水负荷(排液量)kg/h(选用倍率2-3倍)


工作压力 MPa


工作压差 MPa


阀体材料和公称压力


连接方式和尺寸


undefined



主要外形尺寸


型号

公称通径

连接方式

L

H

H1

L1

A×C

B

16

FT43H 25

40

杠杆浮球式

15

法兰

150

250

190

100

90

20

20

150

250

190

100

90

23

25

160

250

190

100

90

23

32

230

335

270

160

120

158

40

230

335

270

160

120

158

50

230

335

280

160

120

158
