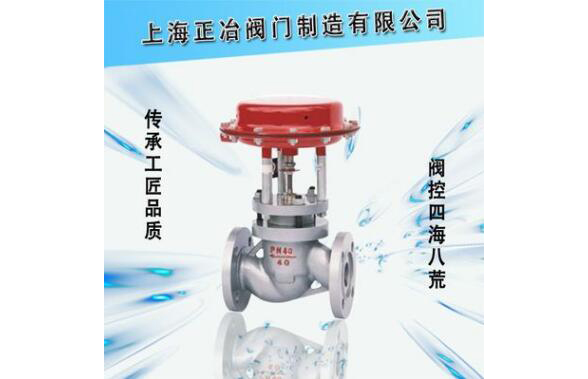

ZMQ型气动薄膜式切断阀
 |
 |
 |
【简单介绍】
ZMQ型气动薄膜式切断阀又称气动切断阀,该阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,拆装方便等优点。
【详细说明】
气动薄膜切断阀又称气动切断阀,该阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,拆装方便等优点。
切断阀接受来自调节仪表的信号,切断,开启或改变介质流向,达到对压力,流量,温度或液位等工艺参数自动控制。广泛应用于石油,化工,冶金,电力,轻工,纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品分气动薄膜式切断阀和气动活塞式切断阀两种。阀体结构有单座,套筒,双座（二位三通）三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10,16,40,64四种,公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
ZMQ型气动薄膜式切断阀产品特点：
·切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30％,重量可减轻约30％。
·阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30％。
·阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
·平衡型阀内件,提高了切断阀的许用压差。
·波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
·活塞式执行机构,操作力大,使用压差大。
ZMQ型气动薄膜式切断阀零件资料：
阀体,密封套筒：HT200,ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti
阀芯,阀座：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太莱合金
套筒,阀塞：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太菜合金
填料：聚四氟乙烯,柔性石墨
波纹膜片：丁青橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆,推杆：2Cr13,1Cr18Ni9Ti
阀芯,阀塞（软质件）：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti
ZMQ型气动薄膜式切断阀技术参数：
| 公称通径 DN（mm）1520253240506580100125150200额定流量 系数 KV单座,双座571120304875120190300480760套筒 1120304875120190300480760公称压力 PN（MPa）1.0 1.6 4.0 6.4额定行程 （mm）81220254050面积 （c m 2 ）ZMQ 型1002004006001000ZSQ 型100125160250允许泄 漏量硬密封 1/h- 般： 10 -4 X 阀额定容量；严密型：单,双座： 1.2X10 -7 ,套筒 5X10 -6 X 阀额定容量软密封VI 级允许压差 （MPa）ZMQ P N 正作用6.45.092.911.852.181.331.520.990.620.600.690.39ZMQ P N 反作用6.46.43.882.472.911.772.031.320.830.800.920.52ZSQ P N6.46.13.52.33.01.91.91.50.930.840.650.47Z M S QM公称压力信号压力 （kPa）ZMQ0 或 250ZSQ0 或 400 ～ 6001）本产品性能指标贯彻GB/T4213-92； 2）表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变； 3）表中允许值为使用标准气缸值,可配用不同的气缸提高允许压差. |
| 规格重量 |
| 公称通径1520253240506580100125150200Aф 196ф 232ф 308ф 394ф 498LPN16 , 40130150160180200230290310350400480600PN64210230230260260300340380430500550650HPN16 , 40305340345370380390475490500765825927PN64320350354372382397473475517805882815波纹管密封型3754094144314414685555706138559151017H 1PN16 , 4050535870758393100110125143170PN6460657077.5859010085125148170208H 2PN16115115121130140153178190200260320360PN40125125130140150160185200220280320380PN64150150160170180200230250282310430480H 3PN16 , 4040441542844846856157859088610081120 PN6436543049852852853053554060089012081305波纹管密封型39546547850950954864165867097610981210重量 （kg）标准型1010121518233545607590120波纹管密封型1212141720263848647995125 |
◆连接尺寸及标准
·法兰标准：铸铁法兰按GB4216-84 铸钢法兰按GB9113-88,JB/T79-94
·法兰密封面型式：PN10,PN16为凸面； PN40,PN64为凹凸面,阀体为凹面。
·结构长度：GB12221-89。
·执行机构气信号接口：内螺纹M10X1
·阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI,JIS,DIN等标准。
◆订货须知
订货时请用户提供以下资料：
·调节阀名称,型号
·公称通径（mm）
·公称压力（MPa）
·额定流量系数（Kv）
·介质名称
·工作温度及范围
·整机作用方式
·阀体,阀内件及填料材质
·所配附件
