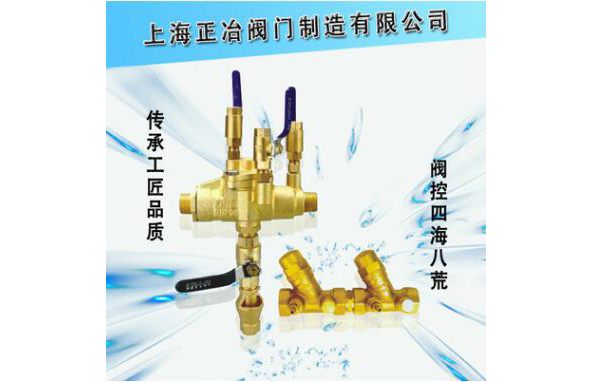

HS41X-A管道倒流防止器

产品详细信息：

一、HS11X-A丝扣管道倒流防止器用途：

用于高层建筑的供水系统，消防用水系统，空调制水系统，市政供水管道系统等，防止不洁净水倒流入主管的现象发生。

二、HS11X-A丝扣管道倒流防止器产品介绍：

HS11X-A丝扣管道倒流防止器用于防止生活饮用水管道发生回流污染的装置，是我公司引进国外新型技术自行研制开发的、可靠、防止饮用水回流污染的新、颖阀门，以确保生活饮用水的卫生和。

三、HS11X-A丝扣管道倒流防止器结构：

HS11X-A丝扣管道倒流防止器是由两级止回系统及一个排水泄压系统组成。排水泄压系统上腔与级止回系统进口端连接。

一、二级止回系统主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。

排水泄压系统主要由阀盖、隔膜、阀瓣组成、阀芯、弹簧等组成。

四、工作原理：

HS11X-A丝扣管道倒流防止器是在二级止回系统增设一个排水泄压装置，这样即使二级止回密封同时破坏，其也能起到防止回流污染的作用。其工作原理：

1.正常供水：

a.清洁市政生活水从级止回系统经过排水器到级止回系统出kou向用户供水，级止回系统进口高压水进入排水隔膜上腔，而隔膜下腔与级止回阀出kou（止回阀进kou）相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防污隔断阀正常供水；

b.当阀后管路无用户，水静止。如进kou压力保持不变，其前后存在压差，排水器仍呈关闭状态；

c.如进kou压力下降，其前后压差下降到一定值时，弹簧推动阀瓣向上，排水器开启泄压，泄压到与进口压力恢复一定压差值时，排水器又关闭。

2.密封失灵时：

防污隔断阀之后管网压力升高，超过阀前进kou压力时，如止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当止回阀密封破坏产生渗漏，止回阀之前压力升高，造成排水器隔膜下下压差减小，排水器打开，排水泄压；止时，如级止回阀同时密封破坏，由于止回阀倒流回的高压水已泄压减压，故不会倒流回级止回阀。

3.如供水过程中供水压力不断下降，则排水器隔膜上部压力下降，排水器控制弹簧推动阀芯打开排水器排水。当进kou压力下降到零或负压时，排水器完全打开，水排出，空气从排水器进入真空腔，从而防止产生虹吸倒流现象。

五、HS11X-A丝扣管道倒流防止器技术参数：

1.公称压力：1.0MPa 1.6MPa

2.适用介质：清水

3.适用温度：0～80℃

六、HS11X-A丝扣管道倒流防止器结构尺寸：

七、HS11X-A丝扣管道倒流防止器安装要求：

1.HS11X-A丝扣管道倒流防止器水平安装，安装地点环境应清洁，有足够的维护空间。防污隔断阀配有空气隔阻器，其出kou接到下水管道处。

2.安装地域应设排水设施。

3.阀前应装控制阀门、过滤器及活接头，阀后装控制阀门以便维修。

八、HS11X-A丝扣管道倒流防止器安装部位：

1.自来水管网接入用户的接户管水表后面。

2.生活用水管道上接出非生活饮用水和排污管，安装于接出管起端。

3.生活饮用水水箱的进水管上（水箱底部进水时）。

4.生活饮用水管道上串联加压泵时安装于泵吸水管上。
