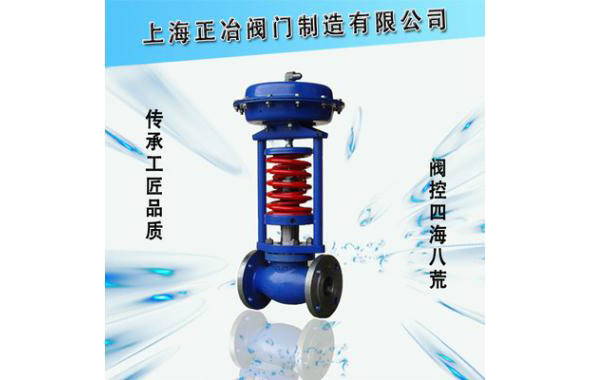

ZZYP型自力式压力调节阀
 |
 |
 |
ZZYP型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开；压力分段调节从15~2500kPa。可按需要组合满足用户工况要求。
自力式压力调节阀 特点
•自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
•压力分段范围细且互相交叉，调节精度高。
•压力设定值在运行期间可连续设定。
•对阀后压力调节，阀前压力与阀后压力之比为10:1~10:8。
•橡胶膜片式检测，执行机构检测精度高、动作灵敏。
•采用压力平衡机构，使调节阀反应灵敏、控制准确。
自力式压力调节阀 主要零件材料
阀体：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀座：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀杆：1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜盖：A3 A3钢涂四氟乙烯 不锈钢
填料：聚四氟乙烯 柔性石墨
橡胶膜片：丁睛、乙丙、氟、耐油橡胶
自力式压力调节阀 主要技术参数
公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||
额定流量系数 Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||||||
额定行程 (mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||||||
公称压力 PN(MPa) | 1.6 、 4.0 、 6.4 | ||||||||||||||||||||||
压力调节范围 (kPa) | 15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 | ||||||||||||||||||||||
流量特性 | 快开 | ||||||||||||||||||||||
调节精度 ( ％ ) | ± 5 | ||||||||||||||||||||||
使用温度 ( ℃ ) | ≤ 350 | ||||||||||||||||||||||
允许 | 硬密封 (l/h) | 单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 ) | |||||||||||||||||||||
软密封 (ml/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||||||||||
减压比 | 大 | 10 | |||||||||||||||||||||
小 | 1.25 | ||||||||||||||||||||||
自力式压力调节阀 主要外形尺寸
公称通径 0N | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
法兰接管尺寸 B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法兰端面距 L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
压 | 15 一 140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
280 — 500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 230 | ||||||||||||||
120 — 300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480 — 1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600 一 1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000 — 2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
重量 kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
导压管接头螺纹 | M16X1.5 | ||||||||||||||
